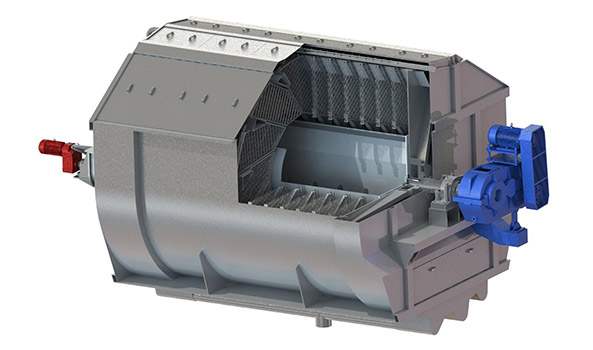

框架轴盘式过滤机

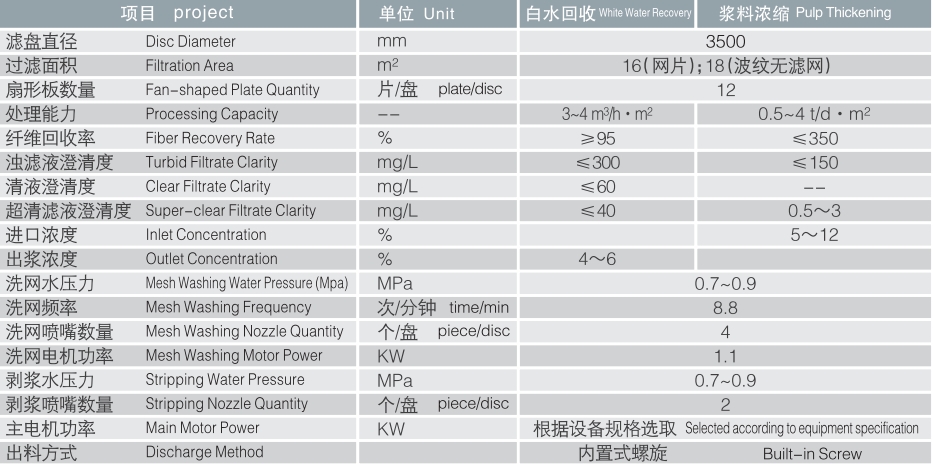

框架轴盘式过滤机包含有槽体、框架主轴、过滤圆盘、主轴水胎密封装置、剥浆装置、洗网装置、出料螺旋、上罩、传动装置及控制系统等。用于白水中回收纤维和填料或浆料浓缩的系列化新型结构产品，属于连续回转式过滤设备。

扇形板具有较宽的滤液通道，流动阻力小，可允许较高的过滤流量通过。滤网网片为插接式结构（聚酯网或无滤网），更换方便。框架轴式转子臂具有搅拌功能，可防止浆料在槽体中凝聚，故而允许较高的进浆浓度（0.5-3%），内置大敞口出料螺旋，绝不会出现堆浆现象。通过扇形板内外液位差作为过滤动力，无需真空，结构紧凑效率高，不要求安装高度，节省基建资金。自动化程度高，可集中远程控制，操作简便可靠，安装方便，占地面积小，能耗低，具有高产出率及高安全性

框架轴盘式过滤机过滤圆盘由若干片大小相同，面积相等的扇形板组合而成，扇形板悬挂安装于过滤机的框架主轴上，设备运转时每一片进入过滤状态的扇形板滤液出口都处于最低位置。在工作过程中，随着主轴的运转，纸浆悬浮液通过进浆槽进入槽体，当扇形板没入液面以下时，扇形板内外存在液位差，在液位差的作用下，浆料中的水通过覆在扇形板外面的滤网进入扇形板内，经空心转子臂滤液通道分别流向槽体两端的浊滤液区、清滤液区及超清滤液区，再通过各区相应的管道流出，浆料则被滤网拦截，实现浆水分离。扇形板转出液面时，液位差形成的抽吸作用并没有立刻消失，仍使滤网上的浆层继续脱水，浓度继续增大。主轴继续转动，液位差形成的抽吸作用消失，扇形板进入剥浆区。扇形板上的浆层在重力和剥浆喷嘴喷出的扇形水流双重作用下脱落，通过两相邻扇形板盘之间的空间，在没有任何阻碍下，进入位于由框架主轴和扇形板形成的宽阔的内部空间浆料收集槽中，通过螺旋输送机输送到接料管道中。当滤盘转动到洗网区时，由摆动的洗网喷嘴喷水洗网、恢复过滤能力后进入下一个过滤周期。随着滤盘不断的转动，扇形板就处在不同的区间，产生连续的过滤作用。
